Beskrivelse

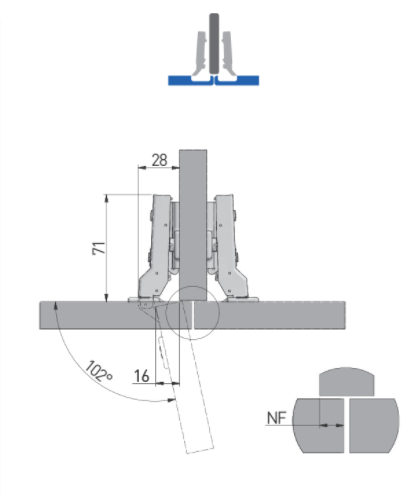

Dette hængsel passer til en låge, hvor lågen dækker halvdelen af rammen på skabet, når lågen er lukket (se tegning).
Bagpladen til hængslet monteres således, at der fra forkant af skabet og indtil midten af skruen på bagpladen skal være 37 mm.

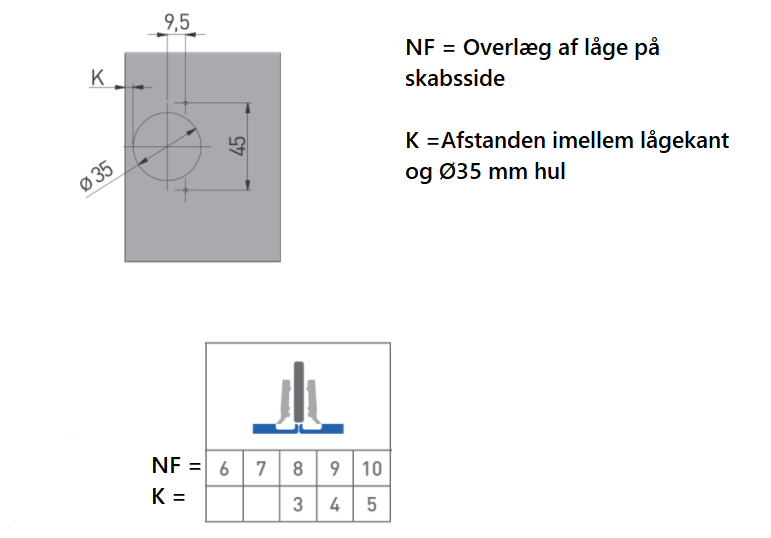

Hullet i lågen skal være Ø35 mm for at "koppen" på hængslet passer i. Hængselsbor findes under tilbehør til hængsler.
Dette hængsel er med softclose funktion, så lågen lukker stille i det sidste stykke.
Afstanden imellem de 2 huller på hængslet er 45 mm c/c og afstanden imellem de 2 skruer på bagpladen er 32 mm c/c.
Mål:
Boredybde: 12 mm
Låge åbning : 102 grader
Lågetykkelse: 16-18 mm
Materialet er metal.

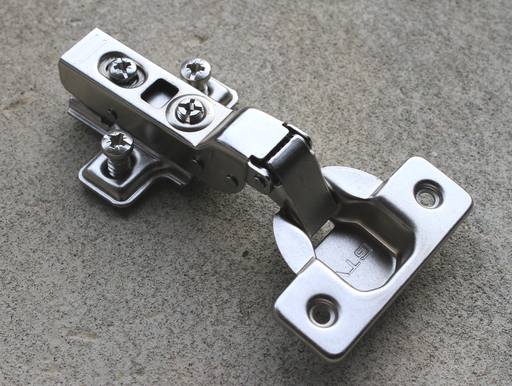

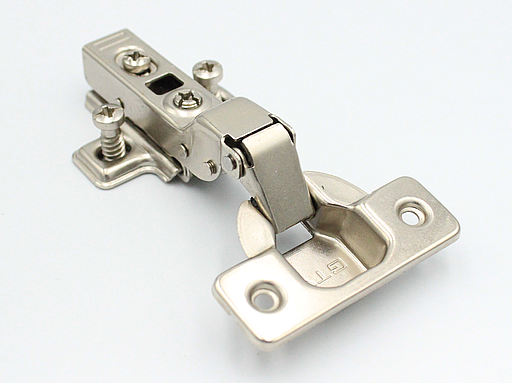

Prisen er pr. stk - 1 stk hængsel og 1 stk bagplade - som det ses på fotoet.
Boreskabelonen findes under tilbehør til hængsler og har varenummer 13-01.
Husk evt. at købe skruer, hvis du har behov for dette. Du finder forslag til skruer her:
https://www.beslagskassen.dk/collections/traeskruer
Der skal bruges 2 stk skruer til montering af 1 hængsel. Skruerne til bagpladen medfølger, som det ses på billedet.
Vi anbefaler denne her, hvis du kan bruge en skrue, som er 16 mm lang:
