Skjult hængsel m/softclose Ø26 mm t/indeni-liggende låge, metal

BeslagskassenSKU:328305_307

Pris:
Udsalgspris27,00 kr
Lager:
På lager
Afsendelse næste hverdag.
Afsendelse i dag?
Bestil inden00Time00Minut00Sekund

Beskrivelse

Dette skjulte hængsel passer til en låge, som ligger inden for rammen af skabet (se tegning).

Hængslet er med softclose funktion og er incl. bagplade.

Bagpladen til hængslet monteres således, at der fra forkant af skabet og indtil midten af skruen på bagpladen skal være 37 mm. Ønsker man, at lågen skal ligge inden i skabet/plant med rammen på siden, skal man lægge tykkelsen på lågen til de 37 mm  og flytte bagpladen det stykke ind i skabet. Derudover skal der være 1,5 mm luft rundt om lågen.

Hullet i lågen skal være Ø26 mm for at "koppen" på hængslet passer i. Hængselsbor findes under tilbehør til hængsler.

Afstanden imellem de 2 huller på hængslet er 38 mm c/c og afstanden imellem de 2 skruer på bagpladen er 32 mm c/c.

Lågetykkelse: 12-18 mm

Kop dybde: 10 mm

Låge åbning : 95 grader

Materialet er metal.

Hængslet er testet til at kunne aktiveres 80.000 gange.

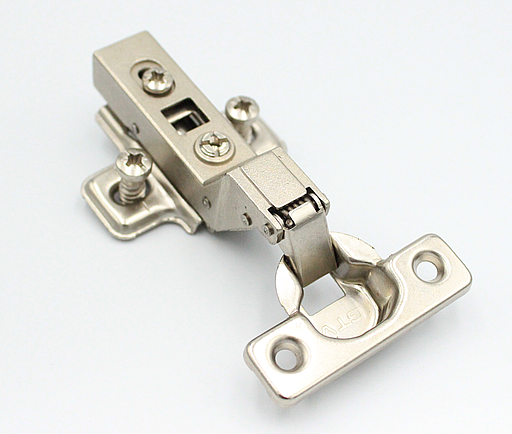

Prisen er pr. stk - 1 stk hængsel og 1 stk bagplade - som det ses på fotoet.

Boreskabelonen findes under tilbehør til hængsler og har varenummer 13-01.
