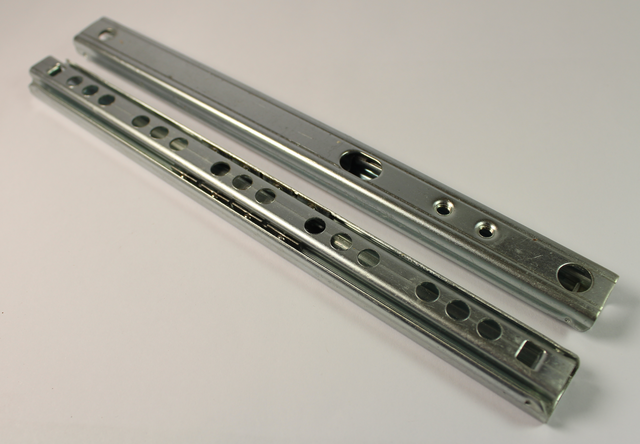

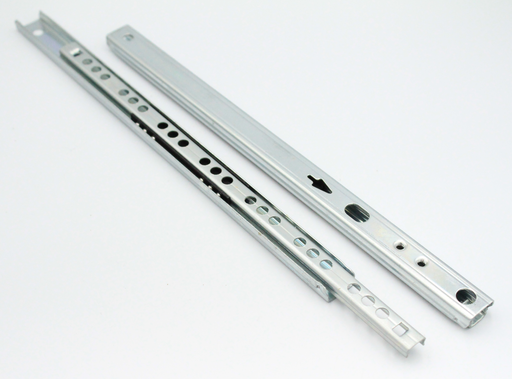

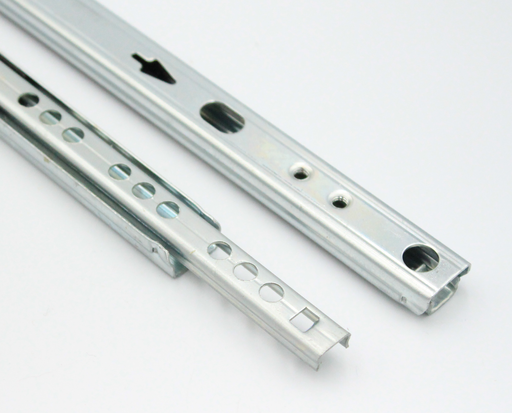

Beskrivelse
Dette kugleudtræk bruges til mindre og ikke tunge skuffer, da belastningsevnen er lav for dette produkt.
Belastningsevne: 8-10 kg - incl. vægt på selve skuffen med indhold. Jo længere udtræk, jo lavere belastning tilrådes.

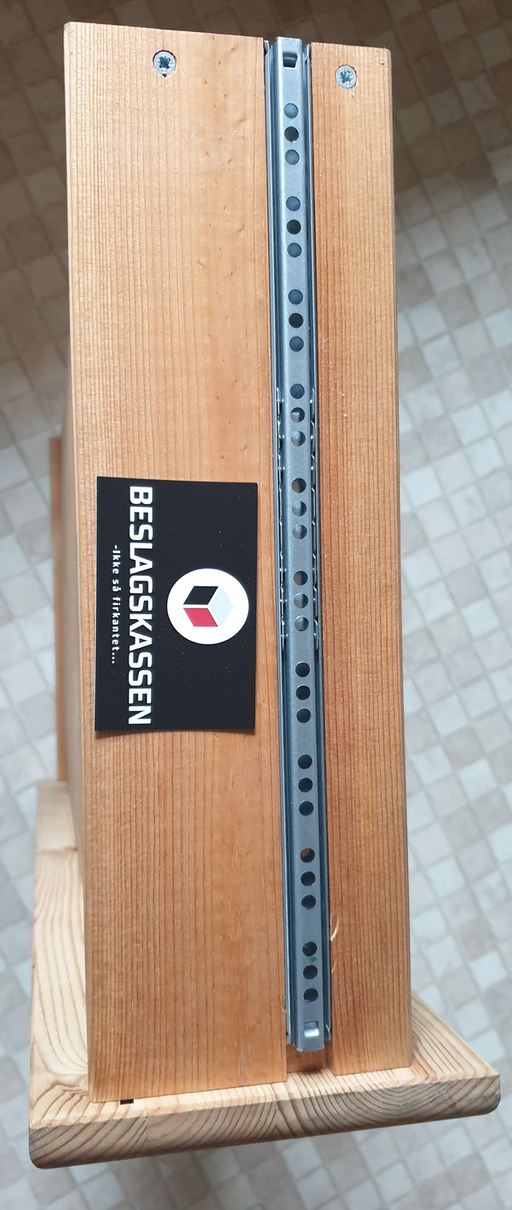

Rillen/noten i skuffesiden skal være 17 mm for at dette udtræk passer. Er der ingen rille i skuffen, kan man også sætte udtrækket fast på siden af skuffen, hvis der er plads til det, så skuffen stadigvæk kan lukkes.
Mål:
Højde: 17 mm
Bredde: 10 mm
Udtrækslængde U (det stykke, som skuffen kan trækkes ud af skabet):
| L / mm | U / mm |
| 182 | 137 |
| 214 | 140 |
| 246 | 171 |
| 310 | 215 |
| 348 | 243 |
| 374 | 279 |
| 430 | 335 |
| 438 | 338 |
| 550 | 440 |
Alle udtræk sælges i sæt - 1 sæt = 2 stk udtræk = til en skuffe.
Bemærk! På udtrækket 17x550 mm er skabs- og skuffedelen ikke samme længde (342/550 mm)

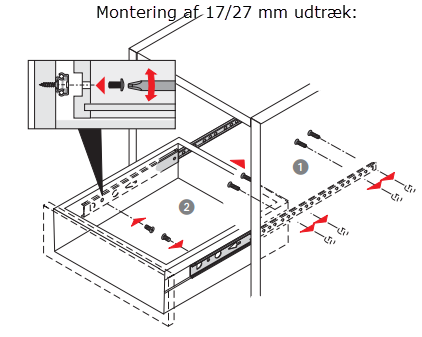

Kugleudtrækket monteres i skabet med fladhovede montageskruer, og til fastsættelse i skuffen anvendes der kugleløbsskruer.
Bemærk - Udtræk i 17 mm kan ikke klikkes fra hinanden ved montering.
HUSK AT KØBE SKRUER TIL MONTERING. DE MEDFØLGER IKKE!!
Vejledning til skruer:
Kugleudtrækket monteres i skabet med fladhovede montageskruer eller træskruer og til fastsættelse i skuffen anvendes der montageskruer med M4 gevind.
Til montering i skuffen bruges 2 stk montageskruer med M4 gevind. Længden afhænger af tykkelsen på skuffesiden og må ikke være længere end skuffesiden er tyk. Montageskruerne fås i længder imellem 7-11 mm.
