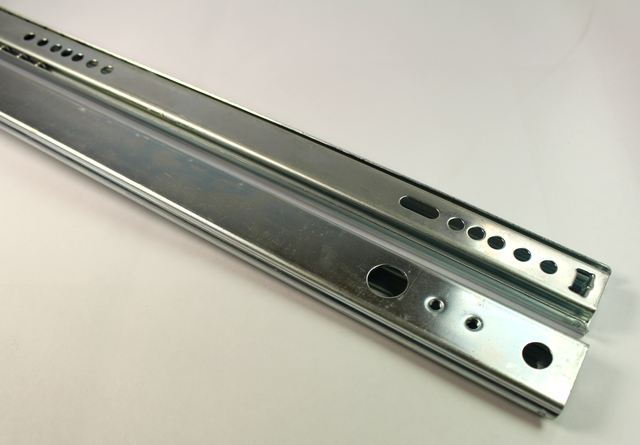

Udtræk 27 mm

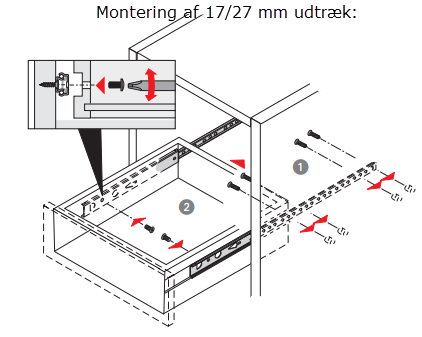

Montering af 17/27 mm udtræk
  • Indlæs billede til gallerivisning Udtræk 27 mm
  • Indlæs billede til gallerivisning Montering af 17/27 mm udtræk

13050100

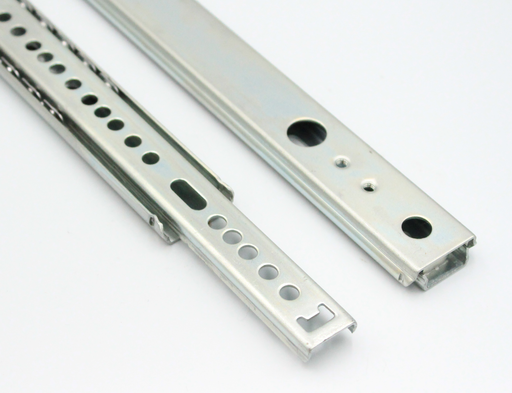

Kugleudtræk 27 mm, metal (sæt)

Normalpris
40,00 kr
Udsalgspris
fra 40,00 kr
Normalpris
Normalpris
Udsolgt
Stykpris
0,00 krpr.
Inklusive moms. Fragten for ordren beregnes ved betaling
På lager

Dette kugleudtræk bruges til mindre og ikke ret tunge skuffer, da belastningsevnen er forholdsvis lav for dette produkt.

Belastningsevne:  12-15 kg - incl. vægt på selve skuffen med indhold. Jo længere udtræk, jo lavere belastning tilrådes.

Rillen/noten i skuffesiden skal være 27 mm for at dette udtræk passer. Er der ingen rille i skuffen, kan man også sætte udtrækket fast på siden af skuffen, hvis der er plads til det, så skuffen stadigvæk kan lukkes.

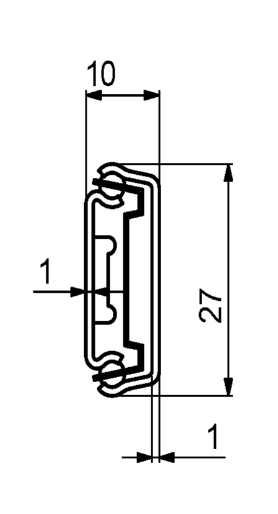

Mål:

Højde: 27 mm

Bredde: 10 mm

Udtrækslængde U (det stykke, som skuffen kan trækkes ud af skabet):

L / mm
U / mm
246 166
310 205
374 259
438 328
500 316
550
 430

Alle kugleudtræk sælges i sæt - 1 sæt = 2 stk kugleløb = til en skuffe.

Kugleudtrækket monteres i skabet med fladhovede montageskruer, og til fastsættelse i skuffen anvendes der montageskruer med M4 gevind.

Bemærk - Udtræk i 27 mm kan ikke klikkes fra hinanden ved montering.

HUSK AT KØBE SKRUER TIL MONTERING. DE MEDFØLGER IKKE!!

Vejledning til skruer:

Kugleudtrækket monteres i skabet med fladhovede montageskruer eller træskruer og til fastsættelse i skuffen anvendes der montageskruer med M4 gevind.

Til montering i skuffen bruges 2 stk kugleløbsskruer med M4 gevind. Længden afhænger af tykkelsen på skuffesiden og må ikke være længere end skuffesiden er tyk. Montageskruerne fås i længder imellem 7-11 mm.

Til montering indeni skabet er der 2 muligheder til skruer - afhængigt af skabssiden:

1. Hvis der er en fast hulrække i skabet for inden og foruden (og evt. midt i), så anvendes der fladhovede montageskruer, som passer i Ø5 mm huller eller i Ø3 mm huller. Størrelsen afhænger af, hvilken størrelse de forborede huller i hulrækken måler. Længderne på skruerne må ikke være længere end skabssiden er tyk. De fås i længderne 8-15 mm. Man skal bruge 2-3 skruer i hver side.

2. Hvis der ikke er nogen forborede huller i skabet, så skruer man de sidemonterede udtræk fast med almindelige træskruer. Her gælder samme regel, at længden på skruen ikke må være længere end tykkelsen på skabssiden. Det er dog vigtigt, at man vælger en træskrue, som er med Ø7 mm hoved, så skruen ikke falder igennem hullet. Man skal bruge 2-3 skruer i hver side.

Skruerne finder du her:
