Skunklågehængsel Ø40 mm t/indeni-liggende låge, metal
Skunklågehængsel Ø40 mm t/indeni-liggende låge, metal
  • Indlæs billede til gallerivisning Skunklågehængsel Ø40 mm t/indeni-liggende låge, metal
  • Indlæs billede til gallerivisning Skunklågehængsel Ø40 mm t/indeni-liggende låge, metal

315489_005

Skunklågehængsel Ø40 mm t/indeni-liggende låge, metal

Normalpris
25,00 kr
Udsalgspris
25,00 kr
Normalpris
Normalpris
Udsolgt
Stykpris
0,00 krpr.
Inklusive moms. Fragten for ordren beregnes ved betaling
På lager

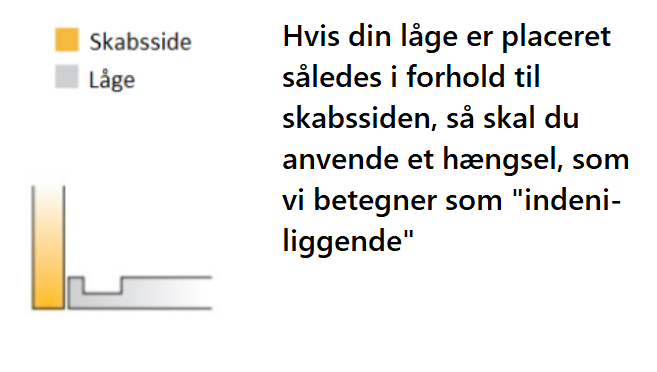

Dette skjulte hængsel passer til en låge, som ligger inden for rammen af skabet (se tegning).

Bemærk! Hullet til koppen skal være Ø40 mm for at dette hængsel passer!

Bagpladen til hængslet monteres således, at der fra forkant af skabet og indtil midten af skruen på bagpladen skal være 37 mm. Ønsker man, at lågen skal ligge inden i skabet/plant med rammen på siden, skal man lægge tykkelsen på lågen til de 37 mm og flytte bagpladen det stykke ind i skabet.

Hullet i lågen skal være Ø40 mm for at "koppen" på hængslet passer i.

Afstanden imellem de 2 huller på hængslet er 52 mm c/c og afstanden imellem de 2 skruer på bagpladen er 32 mm c/c.

Mål:

Kop dybde: 12,8 mm

Låge åbning : 93 grader

Passer til en lågetykkelse på 16-40 mm.

Materialet er metal.

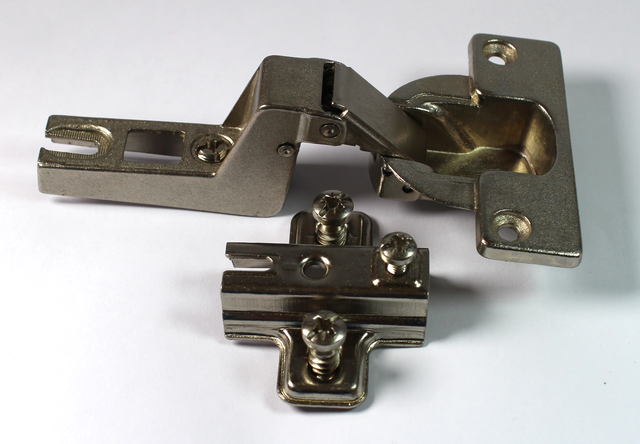

Prisen er pr. stk - 1 stk hængsel og 1 stk bagplade - som det ses på fotoet.

Vi har desværre hverken kopbor eller boreskabelon, som kan bruges til dette hængsel, da det er et special hængsel.

Husk evt. at købe skruer, hvis du har behov for dette. Du finder forslag til skruer her:

https://www.beslagskassen.dk/collections/traeskruer

Der skal bruges 2 stk skruer til montering af hængslet. Der er isat skruer til montering i bagpladen, så disse skal ikke tilkøbes.

Vi anbefaler denne her, hvis du kan bruge en skrue, som er 16 mm lang:

https://www.beslagskassen.dk/collections/traeskruer/products/kopi-af-traeskrue-o3-0x35-mm-m-o6-hoved-elgalvaniseret-20-stk?variant=40431026405525
